| 加工定制：是 | 品牌：蓝河 | 型号：UC2868XB |
| 类型：高速LCR测量仪 |

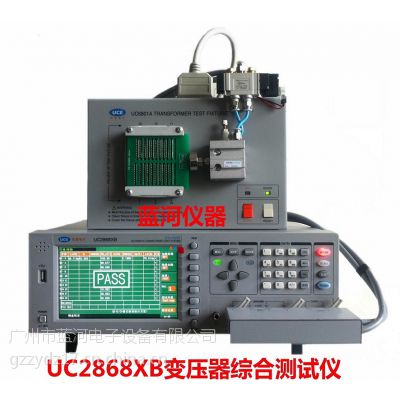

UC2868XB 变压器综合测试仪 变压器综合测量仪 变压器综合测试机
UC2868XB变压器综合测试仪专门为开关变压器、网络变压器厂家全力打造的***自动变压器测试系统，满足了客户对精度、稳定性和速度的追求，真正做到了产能和品质的同步提高。
| 产品型号 | UC2868XB | 20Pin变压器扫描测试+LCR数字电桥（仅UC2868XA） | ||
| UC2868XA | ||||
| 基本测量准确度 | LCRZ | 0.05% | ||
| DCR、圈数比 | 0.1% | |||
| 校准条件 | 预热时间：≥ 30分钟； 环境温度：23±5°C； 信号电压：0.3Vrms - 1Vrms 清“0”：OPEN、SHORT后； 测试电缆长度：0 m | |||
| 测试信号频率 | UC2868XB | 20HZ-200KHZ | 最小分辨率0.5mHZ, 准确度：0.01% | |
| UC2868XA | ||||
| 20HZ-200KHZ | ||||
| 信号源输出阻抗 | 10Ω、30Ω、100Ω可选， ±2% @1kHz | |||
| AC测试信号电平 | 正常 | 5mV-10Vrms | 加100mA偏流 | 最小分辨率：100μV, 准确度：10%x设定电压+2mV |
| 50μA-100mArms | 最小分辨率：1μA | |||
| 恒定电平 | 10mV-5Vrms | 最小分辨率：100μV, 准确度：10%x设定电压+2mV | ||
| 100μA-50mArms | 最小分辨率：1μA | |||
| DC偏置电压源 | 0V-± 10V | 最小分辨率：0.5mV, 准确度：1%x设定电压+5mV | ||
| 0mA-± 100mA | 最小分辨率：0.5μA | |||
| DC偏置电流源 | 0-± 1A | 最小分辨率：0.25mA，准确度：1%x设定电流+2mA,负载开路电压：≤ 9 V | ||
| 变压器测试参数 | 圈数比, 圈数, 相位, 电感, 电容, 漏感, 品质因数, 交流电阻, 直流电阻, 平衡, 引脚短路，LED测试 Turn Ratio, Turns, Phase, L, C, Lk, Q, ACR, DCR, Balance, Pin Short | |||
| LCR数字电桥测试参数 | Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Turn-Ratio, Phase, Lk | |||
| DCR显示范围 | 0.00001 Ω－999.999 MΩ | |||
| 圈数比显示范围 | 1:0.001-1000:1 | |||
| LCR参数显示范围 | |Z|, R, X 0.00001Ω — 99.9999MΩ |Y|, G, B 0.00001μs — 99.9999s C 0.00001pF — 9.99999F L 0.00001μH — 99.9999kH D 0.00001 — 9.99999 Q 0.00001 — 99999.9 θ(DEG) -179.999? — 179.999? θ(RAD) -3.14159 — 3.14159 Δ% -999.9*** — 999.9*** | |||
| 测量速度(≥10 kHz) | 快速: 75次/秒（13ms）,中速:11次/秒（90 ms）慢速：2.7次/秒（370 ms） | |||
| 等效电路 | 串联, 并联 | |||
| 量程方式 | 自动, 保持 | |||
| 触发方式 | 内部, 手动, 外部, 总线 | |||
| 平均次数 | 1－255 | |||
| 校准功能 | 开路, 短路, 负载 | |||
